نحوه عملکرد دودکش در سیستم پاورژی بوتان

یکی از پرسش های رایج بین نصابان و مجریان پروژه های پاورژی، نحوه عملکرد و نصب دودکش پاورژی بوتان است. در این بخش، به جزئیات فنی و نکات اجرایی مربوط به دودکش پاورژی بوتان می پردازیم تا درک دقیق تری از عملکرد آن ارائه شود.

نوع سیستم دودکش پاورژی چگونه است ؟

سیستم پاورژی از دودکش با مکش طبیعی استفاده می کند. بر اساس طراحی استاندارد، در مدل های مختلف این سیستم، قطر دودکش متفاوت است:

• از ۲ تا ۴ ماژول: استفاده از دودکش مشترک با قطر ۲۵ سانتی متر
• از ۴ تا ۸ ماژول: استفاده از دودکش مشترک با قطر ۳۰ سانتی متر

شرکت بوتان در حال بررسی تولید مدل های فن دار نیز هست، اما تا حد امکان استفاده از سیستم بدون فن و با مکش طبیعی توصیه می شود. علت این موضوع آن است که در سیستم های بدون فن، تعداد قطعات الکتریکی مثل، پرشر دود ، فن و ونتوری اصلا وجود ندارد؛ در نتیجه تعمیر و نگهداری آن نیز آسان تر، هزینه پایین تر و طول عمر بالاتر را به همراه دارد. پاورژی بوتان در واقع یک موتورخانه کامل است، نه یک پکیج معمولی که سالی یک بار سرویس شود. این سیستم برای کارکرد طولانی مدت و پیوسته طراحی شده است و بر این اساس هزینه تعمیر و نگهداری ان در طول چند سال بسیار کمتر خواهد بود.

از سوی دیگر، در سیستم های فن دار، اگر چند ماژول (مثلاً ۸ عدد) هم زمان روشن باشند، فشار مثبت در رایزر دود ایجاد می شود. در چنین حالتی از درز یا سوراخ در مسیر دودکش منوکسیدکرین منتشر می شود.

فیلم توضیحات تکمیلی نحوه نصب و محاسبه دودکش برای سیستم پاورژی بوتان توسط مهندس صدوقی

رعایت استانداردها و اجرای صحیح دودکش در نصب پاورژی بوتان

استانداردهای مرتبط با دودکش پاورژی توسط سازمان نظام مهندسی ساختمان بررسی و تدوین شده اند و اجرای آن باید مطابق جداول رسمی منتشرشده در پیوست این مقاله انجام شود. یکی از نکات مهم، در این موضوع رعایت ارتفاع استاندارد دودکش مشترک بر اساس تعداد ماژول هاست.

در شرایطی خاص مانند زمانی که پاورژی، زیر سقفی نصب شده که بلافاصله پس از آن به هوای آزاد می رسد، می توان از روش دیگری استفاده کرد. در این حالت، اگر سیستم شامل ۴ ماژول باشد، هر بویلر می تواند به صورت مجزا دارای دودکش مستقل باشد که:

• هر دودکش به سقف متصل شده
• یک متر بالاتر از سطح سقف امتداد یابد
• و بر روی هر دودکش یک کلاهک اچ (H) روی آن نصب شود.

به این ترتیب، هر بویلر دودکش مستقل دارد و تخلیه گازها به صورت جداگانه انجام می شود.

نکات اجرایی مهم

در اجرای دودکش پاورژی باید سایر مقررات ملی ساختمان نیز رعایت شود؛ از جمله:

• نباید هیچ کولر، دیوار یا مانعی تا شعاع سه متری دودکش وجود داشته باشد.
• مسیر دودکش باید کاملاً عمودی و بدون شکست زاویه ای باشد.
• استفاده از مصالح مقاوم در برابر حرارت الزامی است.

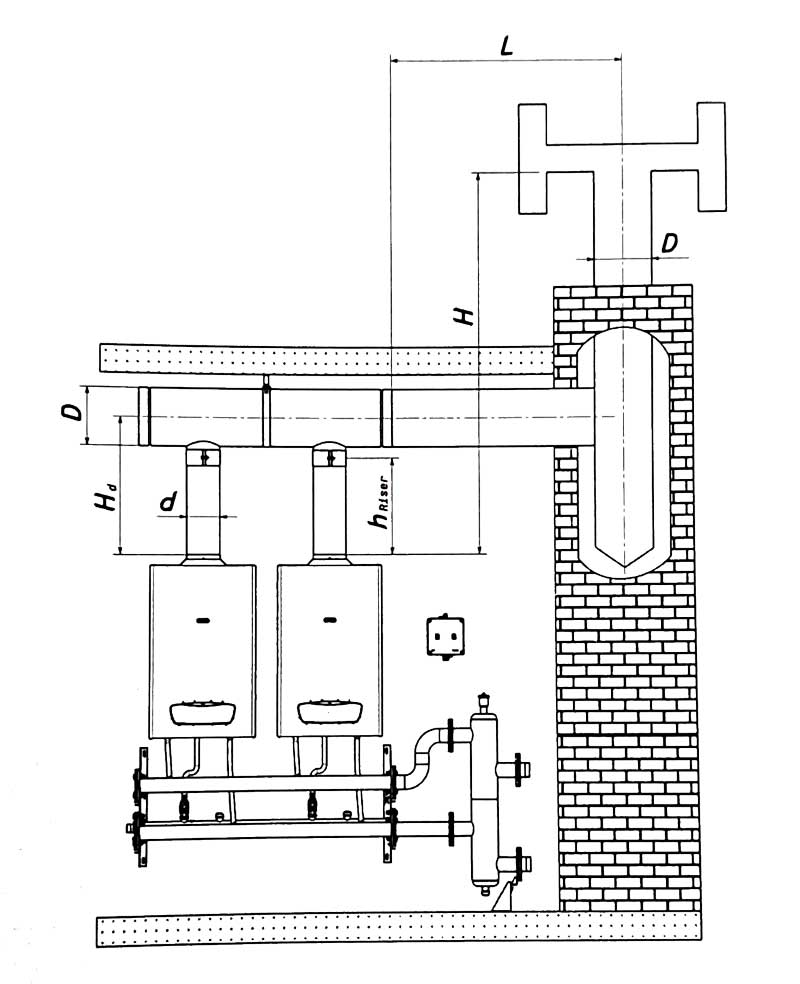

پیوست شمار 1 :

تمامی مدل های شوفاژ پلکانی POWERGY جهت تخلیه محصولات احتراق از دودکش با مکش طبیعی استفاده می کنند و از این رو به دودکش ساختمانی نیاز دارند. کلیه محاسبات مربوط به دودکش در محصولات مکش طبیعی مطابق مبحث ۱۷ مقررات ملی ساختمان انجام می گیرد؛ اما با توجه به ماهیت متفاوت دودکش شوفاژ پلکانی علاوه بر شرایط مندرج در مبحث ۱۷ مقررات ملی، لازم است شرایط زیر نیز در نظر گرفته شود.

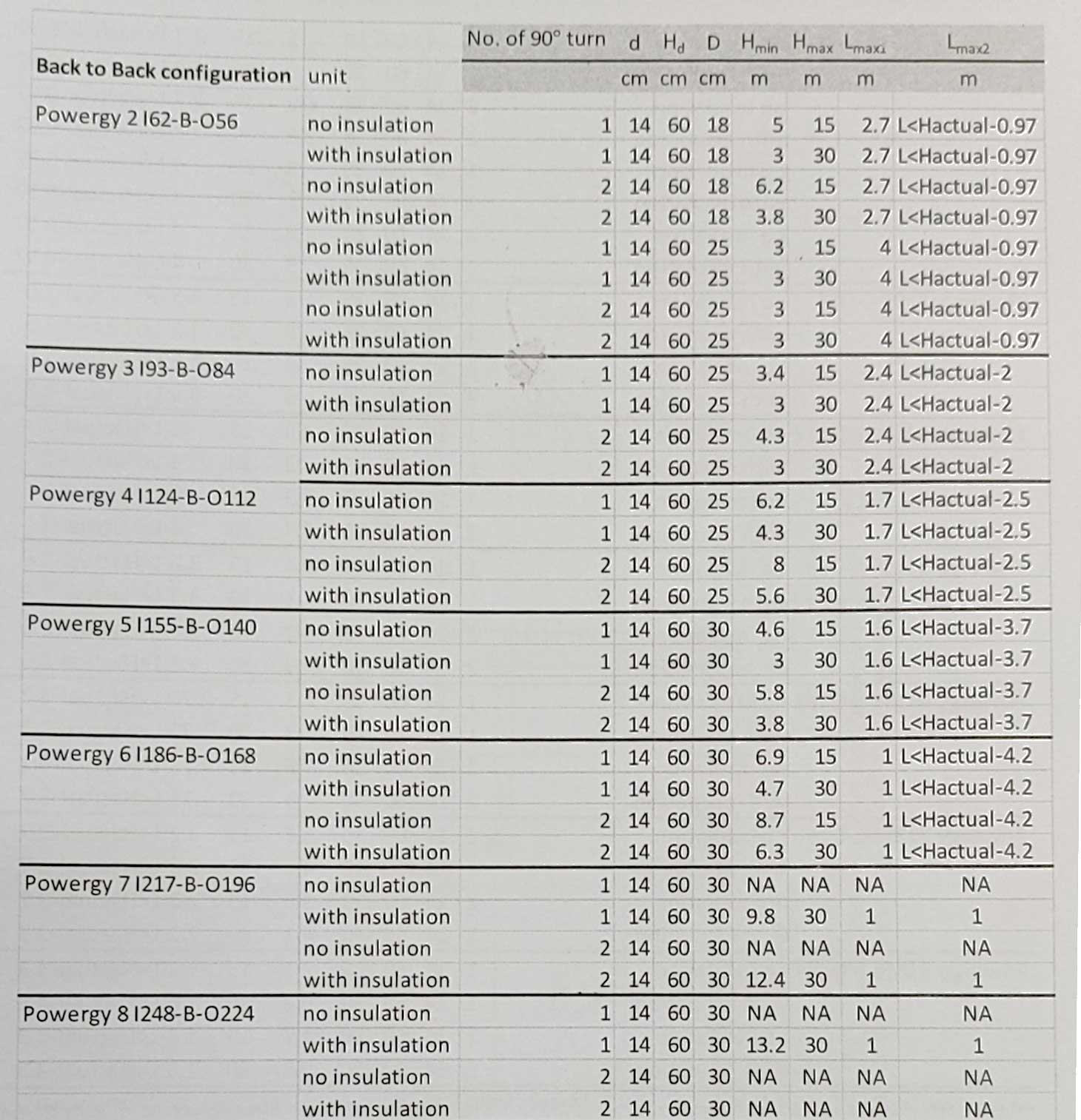

پیوست شماره 2 :

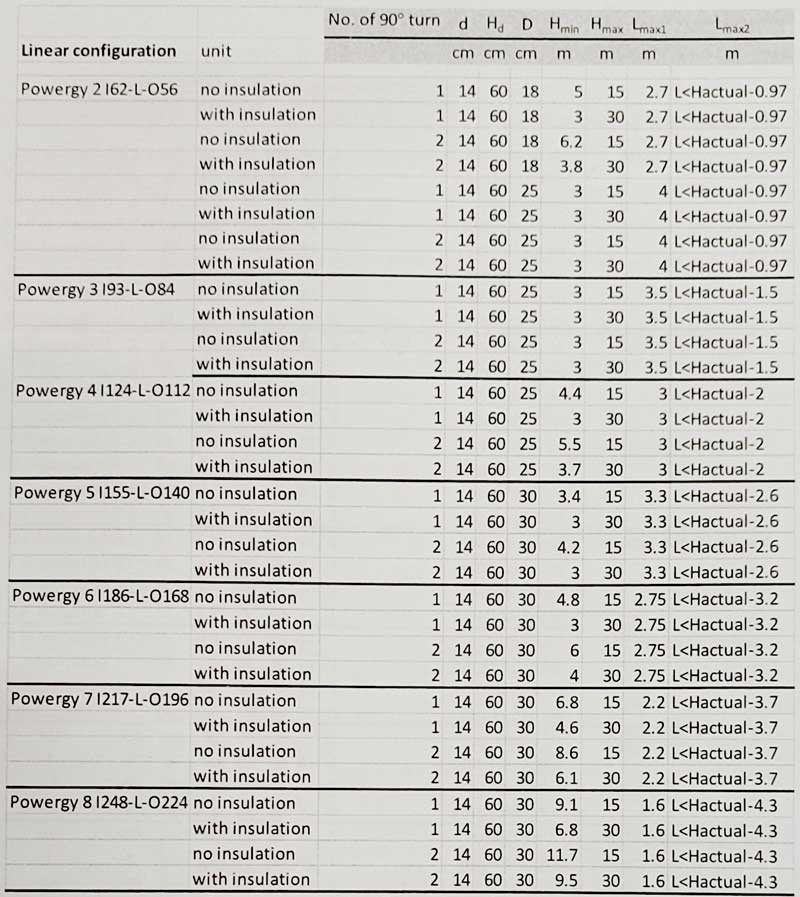

پیوست شماره 3 :

برای محاسبه حداکثر طول افقی ابتدا از معادله مربوط به هر دستگاه مقدار Lmax1 و Lmax2 را محاسبه نموده سپس کوچک ترین عدد از بین این دو مقدار محاسبه شده مبنای تعیین حداکثر طول افقی مجاز می باشد.اطلاعات جدول با احتساب یک و دو زانویی 90 درجه در محل اتصال کانال افقی به بخش عمودی دودکش ساختمان محاسبه شده است. در صورت اضافه شدن یک زانویی 90 درجه دیگر، حداقل ارتفاع دودکش باید به اندازه 20% افزایش یابد. (برای بیش از سه زانویی نیاز به محاسبات مهندسی است.)در صورتی که شرایط دودکش نصب شده در ساختمان با مقادیر راهنمای اولیه شده در جدول فوق هم خوانی نداشته، برای محاسبه نهایی ابعاد دودکش ساختمان به بخش مهندسی فروش شرکت تماس بگیرید.

شرکت تاسیسات دمای آرامش مرکز فروش و خدمات پس از فروش پکیج پاورژی بوتان ، پکیج پلکانی و آبشاری بوتان

سوالات متداول درباره نحوه عملکرد دودکش در سیستم پاورژی بوتان

1. سیستم دودکش پاورژی بوتان از چه نوعی است؟
پاورژی بوتان از دودکش با مکش طبیعی استفاده می‌کند که بدون نیاز به فن، گازهای حاصل از احتراق را تخلیه می‌کند.

2. چرا استفاده از دودکش با مکش طبیعی در پاورژی توصیه می‌شود؟
زیرا در این سیستم قطعات الکتریکی مانند فن، پرشر دود و ونتوری وجود ندارد؛ در نتیجه نگهداری آسان‌تر، هزینه کمتر و طول عمر بالاتر دارد.

3. قطر مناسب دودکش برای پاورژی چند ماژوله چقدر است؟
برای سیستم‌های ۲ تا ۴ ماژول قطر دودکش باید ۲۵ سانتی‌متر باشد و برای ۴ تا ۸ ماژول، ۳۰ سانتی‌متر توصیه می‌شود.

4. آیا پاورژی بوتان مدل فن‌دار هم دارد؟
در حال حاضر شرکت بوتان تولید مدل‌های فن‌دار را بررسی می‌کند، اما مدل‌های فعلی بدون فن هستند و استفاده از آن‌ها توصیه می‌شود.

5. موضوع قابل تامل در استفاده از دودکش فن‌دار در پاورژی چیست؟
اگرچه هنوز دودکش فن دار در پاورژی توسط شرکت بوتان تولید نشده است اما در سیستم‌های فن‌دار، در صورت روشن بودن هم‌زمان چند ماژول و فن، فشار مثبت بالا ایجاد می‌شود و وجود درز کوچک در مسیر دود می‌تواند باعث نشت منوکسید کرین شود.

6. آیا می‌توان برای هر ماژول پاورژی دودکش مستقل نصب کرد؟
بله، در شرایط خاص مانند نصب زیر سقف متصل به هوای آزاد، (برای چار ماژول) هر بویلر می‌تواند دودکش مجزا داشته باشد که تا یک متر بالاتر از سقف امتداد یابد و دارای کلاهک H باشد.

7. ارتفاع استاندارد دودکش پاورژی چگونه تعیین می‌شود؟
ارتفاع دودکش باید طبق جداول رسمی سازمان نظام مهندسی و بر اساس تعداد ماژول‌ها محاسبه شود.

8. چه موانعی نباید در اطراف دودکش پاورژی وجود داشته باشد؟
نباید هیچ کولر، دیوار یا مانعی تا شعاع سه متری اطراف دودکش قرار گیرد تا تخلیه گازها به‌درستی انجام شود.

9. مسیر دودکش پاورژی باید چه ویژگی‌ای داشته باشد؟
مسیر باید کاملاً عمودی، بدون زاویه یا شکست و از مصالح مقاوم در برابر حرارت ساخته شده باشد.

10. طراحی و محاسبات دودکش پاورژی بر اساس چه مقرراتی انجام می‌شود؟
تمامی محاسبات طبق مبحث مقررات ملی ساختمان انجام می‌شود و علاوه بر آن، شرایط خاص سیستم‌های شوفاژ پلکانی POWERGY نیز باید در نظر گرفته شود.
