شوفاژ پلکانی چیست و چگونه کار می‌کند؟

شوفاژ پلکانی یک سیستم گرمایشی است که برای توزیع یکنواخت آب گرم مصرفی و همچنین استفاده در مدار گرمایشی در ساختمان‌های چند طبقه مسکونی، تجاری و یا دارای که دارای واحدهای متنوع و تعداد ساکن بالایی هستند طراحی شده است. در مقاله ای با موضوع پکیج پلکانی پاورژی بررسی کردیم که این سیستم با در نظر گرفتن اصول هیدرولیکی و فشار آب، مسیر تولید و گردش آب گرم را بهینه‌سازی می‌کند تا تمام بخش‌های ساختمان دمای یکسانی چه در مدار مصرف و چه در مدار گرمایش داشته باشند. در ساختمان‌های چندطبقه، گردش آب در رادیاتورها با چالش‌هایی مواجه می‌شود، زیرا طبقات بالاتر به دلیل افت فشار، معمولاً گرمای کمتری دریافت می‌کنند. در سیستم شوفاژ پلکانی، برای حل این مشکل از چندین مدار حرارتی مجزا استفاده می‌شود تا اختلاف فشار جبران شود  و آب گرم به‌طور یکنواخت به تمام طبقات برسد همچنین توزیع گرما نیز متعادل‌تر باشد.

اجزای اصلی سیستم شوفاژ پلکانی

• بویلر ها و مبدل های حرارتی: که آب را گرم کرده و به مدار ارسال می‌کند.
• پمپ‌های سیرکولاتور: برای گردش بهتر آب در مسیرهای مختلف استفاده می‌شوند.
• شیرهای تنظیم و بالانس که بصورت دستی و یا اتوماتیک عمل می کنند: این اجزا مثل اتوونت یا لولاس هدر یا شیر فلکه های موجود در مدار و … جهت کنترل فشار و دبی آب در هر طبقه به کار می‌روند.
• لوله‌کشی : مسیرهای جداگانه برای رساندن آب گرم به طبقات بالا بدون افت دما.

با کمک شوفاژ پلکانی توزیع یکنواخت دما در کل ساختمان صورت می پذیرد و باعث جلوگیری از افت فشار و کاهش دما در طبقات بالا میشود همچنین با کاهش مصرف انرژی و افزایش بهره‌وری کنترل بهتر بر روی سیستم گرمایش ساختمان مشاهده می شود این سیستم معمولاً در ساختمان‌های مسکونی، ویلاهای استخردار، هتل ها و فضاهای بزرگ که نیاز به گرمایش بهینه دارند، استفاده می‌شود.

تفاوت شوفاژ پلکانی با پکیج‌های دیواری معمولی

بدون شک در انتخاب سیستم گرمایشی مناسب و بهینه برای ساختمان‌های مسکونی، اداری یا تجاری، یکی از چالش‌های اصلی، تفاوت بین شوفاژ پلکانی با پکیج دیواری است. هر دو سیستم وظیفه تأمین گرمایش (آب گرم مصرفی و مدار گرمایشی) را بر عهده دارند، اما نحوه عملکرد، توزیع گرما، هزینه‌ها و کاربرد آن‌ها متفاوت است. شوفاژ پلکانی معمولاً در ساختمان‌های چندطبقه و بزرگ به کار می‌رود، درحالی‌که پکیج دیواری برای واحدهای مستقل مناسب‌تر است.

• شوفاژ پلکانی : سیستم گرمایشی مرکزی است که در ساختمان‌های چندطبقه و بزرگ، ویلای استخردار ، ساختمان تجاری، ساختمان اداری و …  برای تأمین گرمای یکنواخت و بدون افت فشار استفاده می‌شود.
• پکیج دیواری: یک سیستم گرمایشی مستقل است که در هر واحد مسکونی به‌صورت جداگانه نصب شده و نیاز به موتورخانه مرکزی ندارد
• شوفاژ پلکانی : گرمایش را از طریق یک منبع مرکزی و شبکه لوله‌کشی پلکانی به تمام طبقات منتقل می‌کند.
• پکیج دیواری: به‌صورت مستقل برای هر واحد، آب گرم را از طریق مبدل حرارتی تأمین کرده و به رادیاتورها ارسال می‌کند.
• شوفاژ پلکانی: دارای سیستم‌های چند مدار حرارتی و پمپ‌های کمکی برای جبران افت فشار در طبقات بالاتر است.
• پکیج دیواری: به دلیل عملکرد مستقل، نیاز به مدارهای پیچیده ندارد و گرما را فقط در همان واحد تأمین می‌کند.
• شوفاژ پلکانی: مصرف انرژی در این سیستم معمولاً بهینه‌تر است زیرا از یک منبع مرکزی با راندمان بالا استفاده می‌کند.
• پکیج دیواری: هزینه نصب اولیه کمتر است، اما هر واحد باید هزینه گاز و برق خود را به‌طور جداگانه پرداخت کند.

عملکرد سوفاژ پلکانی و پکیج دیواری در شرایط آب و هوایی مختلف چه تفاوت هایی دارند؟

• شوفاژ پلکانی: برای ساختمان‌های بزرگ، ادارات ، مجتمع های تجاری و استخرها مناسب است و در مناطق سرد عملکرد پایدارتری دارد.
• پکیج دیواری: برای آپارتمان‌های کوچک و واحدهای مستقل ایده‌آل است، اما در مناطق بسیار سرد ممکن است توان کافی برای تأمین گرمایش نداشته باشد. مصوصا برای واحدهای بزرگتر.

اگر ساختمانی بزرگ با چندین واحد دارید، شوفاژ پلکانی انتخاب بهتری است، زیرا گرما را یکنواخت و اقتصادی توزیع می‌کند. اما اگر در یک آپارتمان مستقل هستید، پکیج دیواری گزینه مناسب‌تری است، چون کنترل دمای مستقل و هزینه‌های جداگانه دارد.

مزایای استفاده از پکیج پلکانی در سیستم‌های گرمایشی چیست؟

پکیج پلکانی یک روش هوشمندانه در سیستم‌های گرمایشی است که با استفاده از چندین پکیج به‌صورت مرحله‌ای (پلکانی) عمل می‌کند. در این سیستم، بسته به نیاز حرارتی، تعداد مشخصی از پکیج‌ها روشن یا خاموش می‌شوند. این روش مزایای متعددی دارد ، مثل :

•  افزایش بهره‌وری انرژی : در سیستم پکیج پلکانی، دستگاه‌ها به‌صورت تدریجی و متناسب با نیاز حرارتی روشن می‌شوند. این موضوع باعث می‌شود مصرف انرژی بهینه‌تر باشد و از کارکرد بی‌مورد سیستم جلوگیری شود.
• کاهش استهلاک و افزایش طول عمر تجهیزات : از آنجا که پکیج‌ها به‌طور همزمان کار نمی‌کنند، میزان کارکرد هر دستگاه متعادل شده و استهلاک قطعات کاهش می‌یابد. در نتیجه، عمر مفید سیستم افزایش پیدا می‌کند.
• کاهش هزینه‌های نگهداری و تعمیرات : با توزیع یکنواخت بار حرارتی بین چندین پکیج، فشار روی یک دستگاه خاص کمتر می‌شود. این موضوع موجب کاهش خرابی‌ها و هزینه‌های مربوط به تعمیر و نگهداری می‌شود.
  4. بهینه‌سازی مصرف سوخت و کاهش هزینه‌ها : در شرایطی که نیاز به گرمایش کمتر است، تنها بخشی از پکیج‌ها روشن می‌شوند. این موضوع باعث کاهش مصرف سوخت (گاز یا برق) شده و هزینه‌های انرژی را کاهش می‌دهد.
• عملکرد پایدار و عدم توقف گرمایش : در صورت خرابی یا نیاز به تعمیر یکی از پکیج‌ها، بقیه دستگاه‌ها همچنان به کار خود ادامه می‌دهند. این ویژگی در مکان‌های حساس مانند بیمارستان‌ها، هتل‌ها و ساختمان‌های اداری بسیار حائز اهمیت است.
•  امکان کنترل هوشمند  : با استفاده از سیستم‌های کنترل هوشمند، می‌توان به‌صورت خودکار تعداد پکیج‌های فعال را تنظیم کرد. این امر به مدیریت بهینه انرژی و افزایش کارایی سیستم کمک می‌کند.
•  قابلیت توسعه و افزایش ظرفیت در آینده : در سیستم گرمایش پلکانی در صورت افزایش نیاز به ظرفیت گرمایش، می‌توان تعداد ماژول ها را افزایش داد، بدون اینکه نیاز به تعویض کل سیستم باشد. این ویژگی انعطاف‌پذیری بالایی را برای پروژه‌های بزرگ فراهم می‌کند.

پکیج‌های پلکانی به دلیل مدیریت بهینه مصرف انرژی، کاهش استهلاک، صرفه‌جویی در هزینه‌ها و افزایش پایداری سیستم، گزینه‌ای ایده‌آل برای ساختمان‌های بزرگ، هتل‌ها، بیمارستان‌ها، ویلاها، استخرها و مجتمع‌های مسکونی محسوب می‌شوند.

مصرف انرژی در شوفاژهای پلکانی یعنی کاهش هزینه‌ها و بهینه‌سازی گرمایش

یکی از مزایای اصلی شوفاژ پلکانی، بهینه‌سازی مصرف انرژی در ساختمان‌های چندطبقه است. این سیستم با استفاده از یک منبع حرارتی مرکزی و توزیع هوشمند آب گرم، از هدررفت گرما جلوگیری کرده و باعث کاهش مصرف سوخت می‌شود. برخلاف پکیج‌های دیواری که هر واحد به‌صورت جداگانه انرژی مصرف می‌کند، شوفاژ پلکانی با مدیریت فشار و دبی آب در هر طبقه، گرما را متعادل‌تر و اقتصادی‌تر توزیع می‌کند. نتیجه این فرآیند، کاهش هزینه‌های سوخت و برق، افزایش بازدهی حرارتی و توزیع یکنواخت گرما در کل ساختمان است.

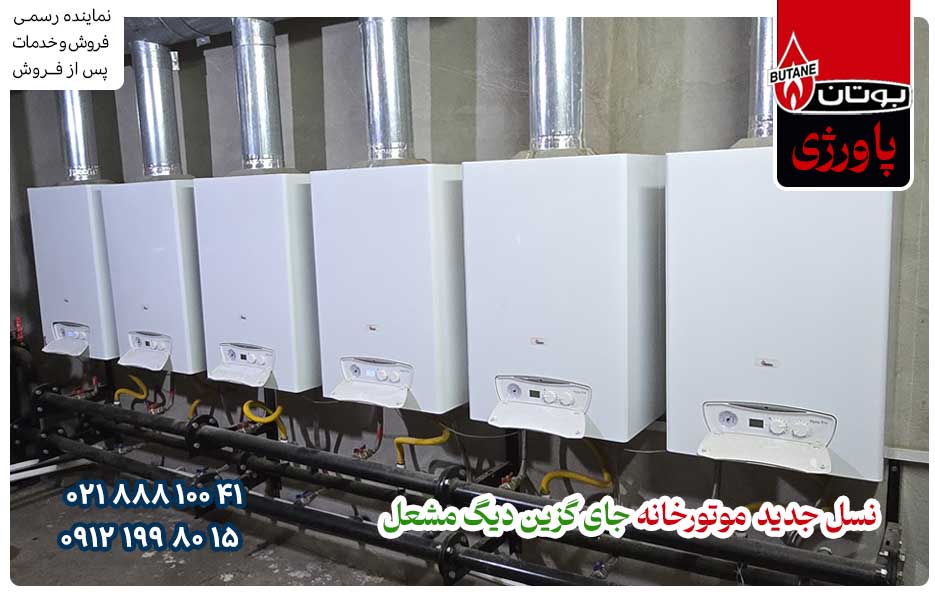

(معرفی کامل پاورژی بوتان)

بررسی عملکرد شوفاژ پلکانی در مقایسه با سیستم‌های گرمایشی قدیمی

سیستم‌های گرمایشی سنتی و قدیمی مثل دیگ مشعل ها معمولاً از یک منبع حرارتی مرکزی مانند موتورخانه یا بویلر بزرگ استفاده می‌کنند که به‌طور مداوم در حال کار است تا گرمایش کل ساختمان را تأمین کند. این مدل قدیمی گرمایش، به دلیل فعالیت پیوسته و بدون درنظر گرفتن تغییرات دمای محیط یا میزان نیاز واقعی، انرژی زیادی مصرف می‌کند. علاوه بر این، در صورت خرابی سیستم مرکزی، کل مجموعه از گرمایش محروم می‌شود که این موضوع در فصول سرد سال می‌تواند مشکلات زیادی ایجاد کند.

در مقابل، شوفاژ پلکانی با تقسیم سیستم گرمایش به چندین واحد مستقل اما هماهنگ، بهره‌وری بیشتری را ارائه می‌دهند. در این روش، بسته به میزان نیاز، تعدادی از شوفاژها فعال می‌شوند و سایر واحدها در حالت آماده‌باش باقی می‌مانند. این قابلیت موجب کاهش مصرف انرژی شده و فشار وارده بر تجهیزات گرمایشی را کم می‌کند. از سوی دیگر، در صورت خرابی یا نیاز به تعمیر یک واحد، سایر واحدها همچنان به عملکرد خود ادامه می‌دهند و گرمایش ساختمان دچار اختلال نمی‌شود.

یکی دیگر از تفاوت‌های مهم بین این دو سیستم، هزینه‌های تعمیر و نگهداری است. در سیستم‌های قدیمی، نیاز به تعمیرات اساسی و تعویض قطعات گران‌قیمت امری رایج است، زیرا بویلرهای بزرگ و موتورخانه‌ها تحت فشار مداوم قرار دارند. اما در شوفاژهای پلکانی، به دلیل توزیع یکنواخت بار حرارتی بین چندین واحد، استهلاک تجهیزات کاهش یافته و هزینه‌های تعمیرات به حداقل می‌رسد. همچنین، امکان استفاده از کنترل‌های هوشمند در سیستم پلکانی باعث می‌شود که عملکرد آن بر اساس دمای محیط و میزان مصرف بهینه‌تر تنظیم شود.

در نهایت، شوفاژ پلکانی نه‌تنها بهینه‌تر و مقرون‌به‌صرفه‌تر است، بلکه از نظر انعطاف‌پذیری و سازگاری با نیازهای مختلف نیز برتری دارد. این سیستم به‌راحتی قابل ارتقا است، به این معنا که در صورت افزایش نیاز گرمایشی، می‌توان تعداد واحدهای فعال را افزایش داد، بدون اینکه نیازی به تعویض کلی سیستم باشد. در مقابل، سیستم‌های سنتی به دلیل طراحی ثابت و یکپارچه خود، امکان توسعه آسان را ندارند. از این رو، شوفاژهای پلکانی انتخابی مدرن و کارآمد برای ساختمان‌های بزرگ و حتی مصارف مسکونی محسوب می‌شوند.

عوامل مؤثر بر انتخاب بهترین شوفاژ پلکانی برای ساختمان شما

انتخاب شوفاژ پلکانی مناسب برای یک ساختمان به عوامل متعددی بستگی دارد که تأثیر مستقیمی بر بهره‌وری انرژی، هزینه‌های عملیاتی و راحتی کاربران دارند. یکی از مهم‌ترین فاکتورها، ظرفیت حرارتی موردنیاز ساختمان است. برآورد درست این ظرفیت بر اساس متراژ فضا، میزان عایق‌بندی دیوارها، تعداد پنجره‌ها و شرایط اقلیمی منطقه انجام می‌شود. اگر ظرفیت سیستم کمتر از مقدار موردنیاز باشد، ساختمان به خوبی گرم نمی‌شود و در صورت بالاتر بودن ظرفیت، مصرف انرژی غیرضروری افزایش خواهد یافت.

نوع سوخت و دسترسی به منابع انرژی نیز از دیگر فاکتورهای تعیین‌کننده است. شوفاژهای پلکانی می‌توانند با گاز طبیعی، یا کپسول های استاندارد مخصوص کار کنند. استفاده از شوفاژ گازی مقرون‌به‌صرفه‌تر خواهد بود. در مقابل، در مناطقی که امکان گازکشی وجود ندارد، شوفاژهای برقی یا هیبریدی گزینه‌های مناسبی هستند. علاوه بر این، کارایی و راندمان حرارتی سیستم نیز اهمیت دارد؛ مدل‌هایی که دارای تکنولوژی کندانسینگ هستند، انرژی کمتری هدر می‌دهند و در درازمدت هزینه‌های کمتری به همراه خواهند داشت. سیستم کنترل و تنظیم دما از دیگر عواملی است که نباید نادیده گرفته شود. شوفاژهای پلکانی پیشرفته معمولاً به ترموستات‌های هوشمند مجهز هستند که امکان تنظیم دما در بخش‌های مختلف ساختمان را فراهم می‌کنند. این قابلیت به کاهش مصرف انرژی و افزایش راحتی کاربران کمک می‌کند.

در نهایت، هزینه‌های نصب، نگهداری و خدمات پس از فروش از نکات کلیدی در انتخاب شوفاژ پلکانی مناسب هستند. برخی مدل‌ها به تعمیر و نگهداری کمتری نیاز دارند و قطعات یدکی آن‌ها در بازار به‌راحتی یافت می‌شود. همچنین، برندهای معتبر معمولاً گارانتی طولانی‌مدت و خدمات پس از فروش گسترده‌ای ارائه می‌دهند که خیال مصرف‌کننده را از نظر تعمیرات آینده راحت می‌کند. با در نظر گرفتن این عوامل، می‌توان یک سیستم گرمایشی پلکانی مناسب و بهینه برای ساختمان خود انتخاب کرد که علاوه بر عملکرد مؤثر، هزینه‌های جانبی را نیز کاهش دهد.
